1. Spänningsföljare
Spänningsföljare (även kända som buffertar) förstärker eller inverterar inte ingångssignalen, utan ger isolering mellan de två kretsarna. Ingångsimpedansen är hög och utgångsimpedansen är låg, vilket undviker belastningseffekter i kretsen. När utgången ansluts direkt tillbaka till en av ingångarna är buffertens totala förstärkning plus 1 och Vout=Vin.
2. Förstärkarväxelriktare

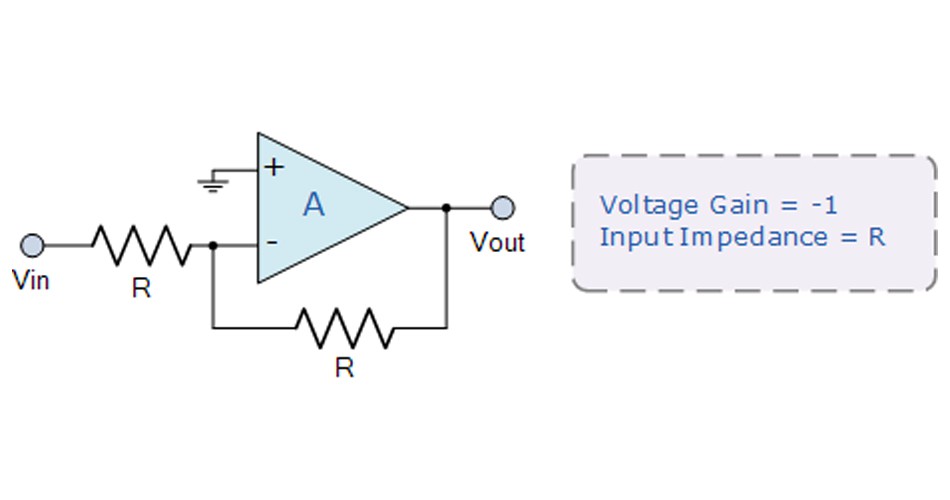

Växelriktare, även kända som inverterande buffertar, är motsatsen till de tidigare spänningsföljarna. Om de två motstånden är lika, kommer växelriktaren inte att förstärka utan inverterar insignalen. Ingångsimpedansen är lika med R och förstärkningen är -1, vilket ger Vout=-Vin.
3. Fasförstärkare
Fasförstärkaren inverterar inte insignalen eller producerar en inverterad signal, utan förstärker den i förhållandet (RA plus RB)/RB eller vanligtvis 1 plus (RA/RB). Ingångssignalen är ansluten till in-fas ( plus ) ingången.
4. Inverterande förstärkare
Den inverterande förstärkaren inverterar och förstärker samtidigt insignalen i förhållandet -RA/RB. Förstärkarens förstärkning styrs av negativ återkoppling med hjälp av återkopplingsmotståndet RA och insignalen matas till den inverterande (-) ingången.
5. Bryggförstärkare
Inverterings- och fasförstärkarkretsarna ovan kan kopplas samman för att bilda en bryggförstärkarkonfiguration. Insignalen delas mellan de två op-amperna och utspänningssignalen kopplas över belastningsmotståndet RL, som flyter mellan de två utgångarna.
Om storleken på de två op-amp-förstärkningarna A1 och A2 är lika med varandra, kommer utsignalen att fördubblas, eftersom det i praktiken är en kombination av de två separata förstärkarförstärkningarna.
6. Spänningsaddare

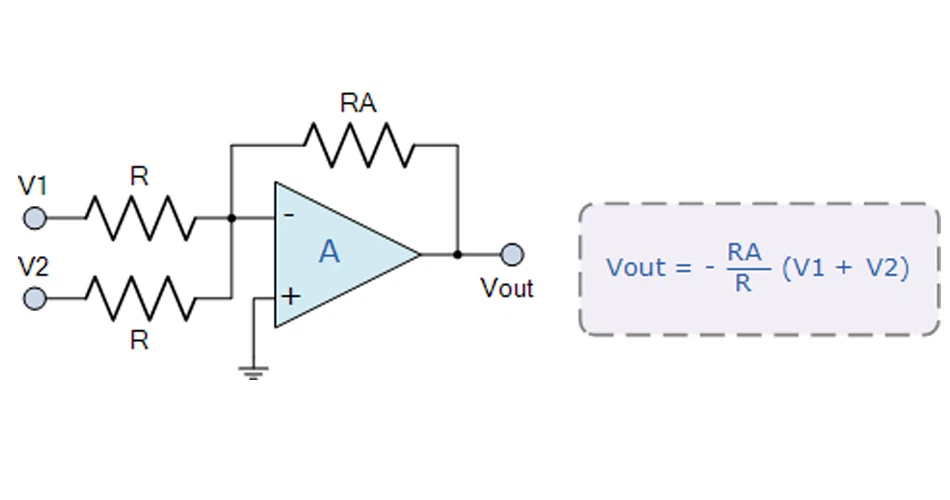

En adderare, även känd som en summeringsförstärkare, producerar en inverterad utspänning som är proportionell mot summan av inspänningarna V1 och v2. Fler ingångar kan summeras. Om värdena på ingångsmotstånden är lika (R1=R2=R), är den totala utspänningen det givna värdet och förstärkningen är plus 1. Om ingångsmotstånden inte är lika, kommer utgången spänning är en viktad summa och blir: Vout=- (V1 (RA / R1) plus V2 (RA / R2) plus etc.).
7. Spänningsavdragare
En subtraktor, även känd som en differentialförstärkare, använder inverterande och i-fasingångar för att producera en utsignal som är skillnaden mellan två inspänningar V1 och V2, vilket gör att en signal kan subtraheras från den andra. Fler ingångar kan läggas till för att subtrahera det vid behov.
Om motstånden är lika (R=R3 och RA=R4), är utspänningen det givna värdet och spänningsförstärkningen är plus 1. Om ingångsresistanserna inte är lika förstärks kretsen till producera en negativ utgång när skillnaden V1 är högre än V2 och en positiv utgång när V1 är lägre än V2.
8. Spänningsjämförare
Comparators have many uses, but the most common is to compare the input voltage with a reference voltage and switch the output if the input voltage is higher than the reference voltage. If the input voltage is higher than the positive reference voltage Vin>Vref inställd av spänningsdelaren, utgången kommer att ändra tillstånd. När inspänningen sjunker under den förinställda referensspänningen och Vin
