Hur optimerar du omflödesprofilen?

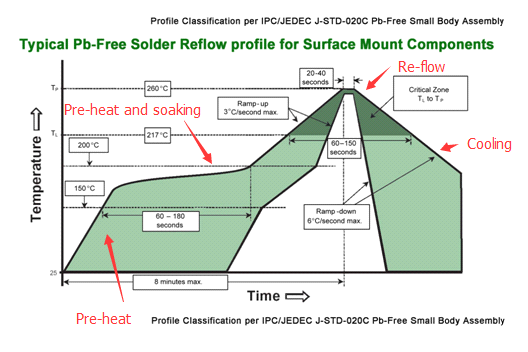

Enligt rekommendationen från IPC-sammanslutningen visas nedan den generiska pb-fria lödningsprofilen. Green-området är det godtagbara intervallet för hela omflödesprocessen.
PCB termisk kapacitet är annorlunda beroende på materialtyp, tjocklek, koppar vikt och även formen på styrelsen. Det är också helt annorlunda när komponenterna absorberar värmen för att värma upp. Stora komponenter kan behöva mer tid att värma upp än små. Så måste du analysera din måltavla först innan du skapar en unik omflödesprofil.
Skapa en virtuell omflödesprofil.
En virtuell omflödesprofil baseras på lödteori, den rekommenderade lödprofilen från lödpastatillverkaren, storlek, tjocklek, coopervikt, lager av brädet och storleken samt komponenternas densitet.Reflow styrelsen och mäta realtid termisk profil samtidigt.
Kontrollera lödfogens kvalitet, PCB och komponentstatus.
Bränn i en testbräda med termisk chock och mekanisk stöt för att kontrollera styrelsens tillförlitlighet.
Jämför termiska data i realtid med den virtuella profilen.
Justera parameterinställningen och testa flera gånger för att hitta den övre gränsen och den nedersta raden i profilen för omflöde i realtid.
Spara optimerade parametrar enligt måltavlans omflödesspecifikation.
