Att förstå PCBA-tillverkningsprocessen kan hjälpa dig att göra välgrundade val när du väljer en leverantör eller övervakar ett projekt. Nedan är de viktigaste stegen i PCBA-tillverkningsprocessen:
1. PCB-tillverkning
För det första kräver tillverkning av PCBA tillverkning av PCB, även känd som tryckta kretskort. Detta inkluderar val av lämpligt PCB-material, design av kretsen, tillverkning av kortet, kemisk etsning eller bearbetning av kretsmönstret och utförande av flerskiktsstapling (om så krävs).
2. Komponentförsörjning
När kretskortet är klart måste elektroniska komponenter införskaffas, inklusive motstånd, kondensatorer, transistorer, integrerade kretsar och så vidare. Det kan handla om att välja leverantörer, förhandla om priser och anskaffa kostnadseffektivt.
3. Komponentmontering
Efter att komponenter har hämtats måste dessa komponenter lödas exakt på PCB:n. Detta kan åstadkommas på en mängd olika sätt såsom handlödning,SMTmaskinplacering och plug-in montering (THT).
4. Dispensering och inkapsling
Vid behov kan komponenter på kretskortet behöva dispenseras för att säkerställa att de är säkra. PCB:n placeras sedan vanligtvis i ett hölje eller förpackning för att ge mekaniskt och miljöskydd.
Om SMT-teknik används måste komponenterna på kretskortet smältas till kretskortet genom återflödeslödning. Detta görs genom att lödpastan värms upp och sedan kyls för att stelna.
6. Funktionstestning
Efter att PCBA har slutförts krävs vanligtvis funktionstestning för att säkerställa att alla komponenter fungerar korrekt. Detta inkluderar kretstestning, funktionstestning, anslutningstestning, etc.
7. Utseendeinspektion
Utseendeinspektion utförs för att säkerställa att PCBA är fri från löddefekter, skador eller kontaminering.
8. Förpackning och märkning
Slutligen förpackas PCBA vanligtvis till en slutprodukt och märks för identifiering under transport och lagring.
9. Leverans
Den slutliga PCBA-produkten kan levereras till kunden eller integreras i en större enhet.
När du väljer en PCBA-leverantör eller övervakar ett PCBA-projekt kan du få en bättre förståelse för leverantörens kapacitet, kvalitetskontrollåtgärder och projektframsteg genom att lära dig om dessa tillverkningsprocesssteg. Dessutom kan förståelse av processen hjälpa till att identifiera potentiella kvalitetsproblem och förbättringsmöjligheter för att säkerställa framgången för ditt PCBA-projekt.

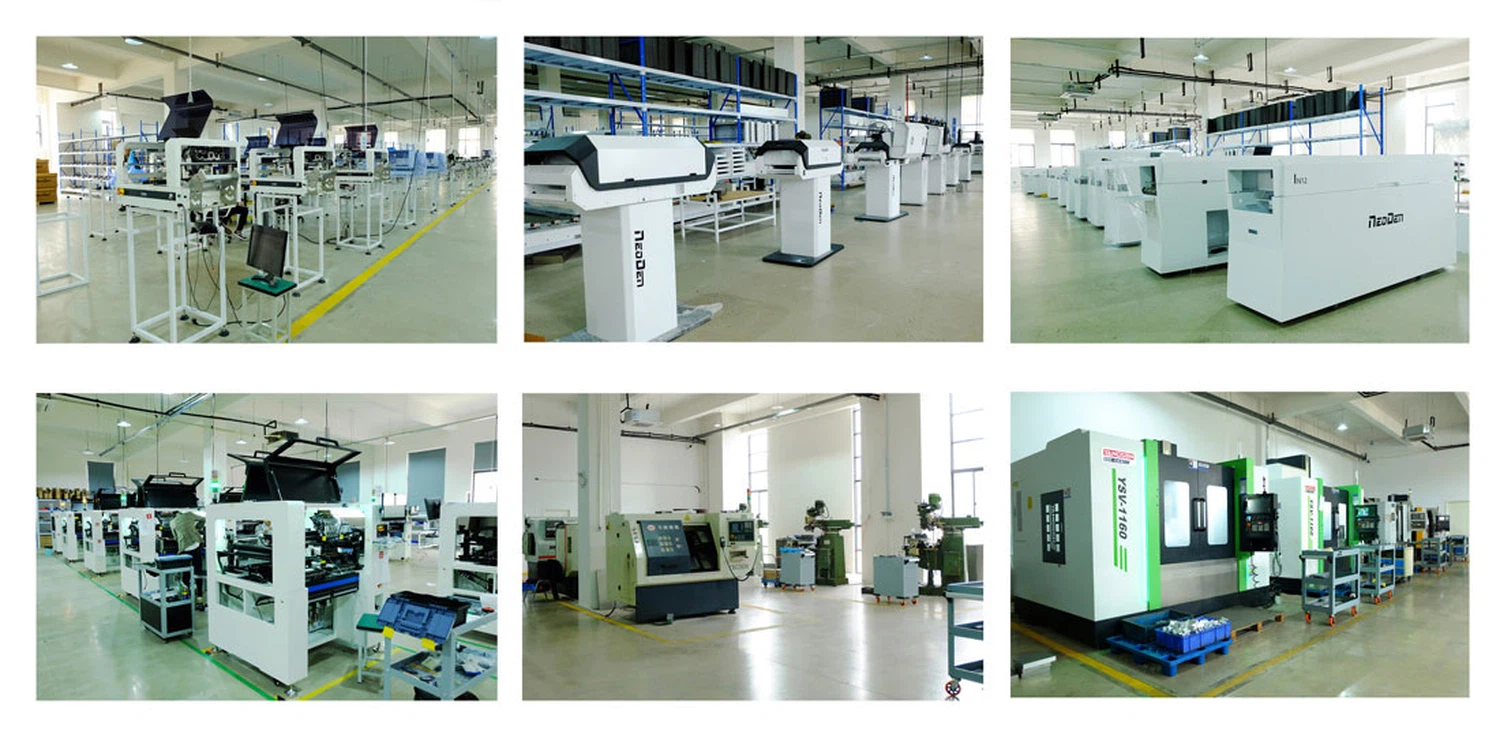

Zhejiang NeoDen Technology Co., LTD., grundat 2010, är en professionell tillverkare specialiserad på SMT pick and place-maskin, reflow-ugn, stenciltryckmaskin, SMT-produktionslinje och andra SMT-produkter. Vi har vårt eget FoU-team och egen fabrik, som drar fördel av vår egen rika erfarna FoU, välutbildad produktion, vann stort rykte från världens kunder.
