4 Huvud Plock och Plats Maskin
NeoDen4 4 huvud plocka och plats maskin Video

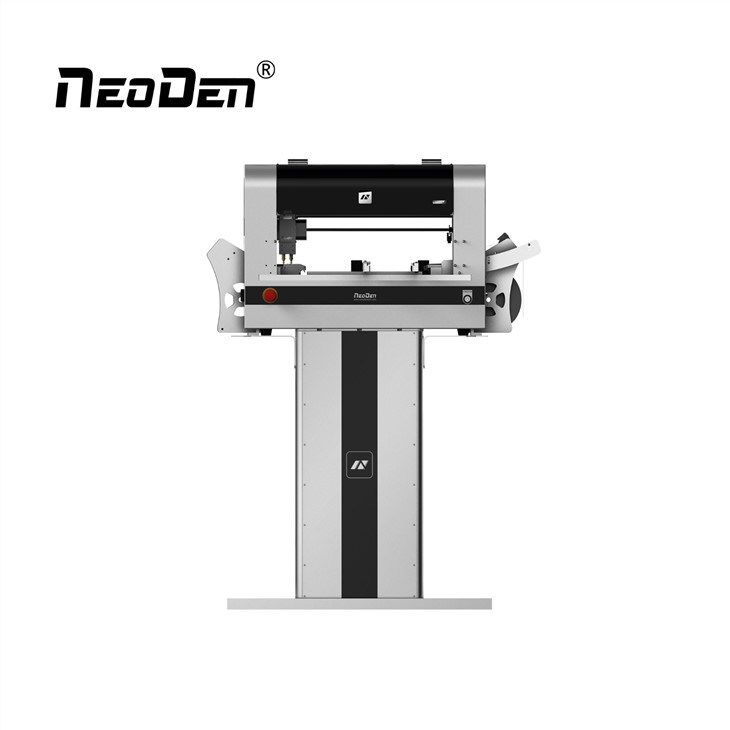

NeoDen4 4 huvudvalsmaskin
Funktion
I kärnan är NeoDen4 4 huvudplockningsmaskin en 4-axel Windows-styrd CNC med fyra separata vakuummunstycken, var och en ansluten till sin egen vakuumpump.
Maskinen använder ett enda XY-koordinatsystem som täcker hela rörelseområdet för huvudet, vilket är 310x500 mm. Med en upplösning på 0,01 mm (10 µm) och repeterbarhet på 0,02 mm (20 µm), kan vilken X-Y-koordinat som helst identifieras som platsen för en matare, början på en rad komponenter i en bricka eller kort tejp, en referens eller plats där en komponent ska placeras på ett kretskort.
Specifikation
| Produktnamn | NeoDen4 4 huvudvalsmaskin | KomponentRäckvidd | Minsta storlek: 0201 |
| Maskinstil | Enkel portal med 4 huvuden | Största storlek: TQFP240 | |
| Placeringsfrekvens | 4000 CPH | Max höjd: 5mm | |
| Yttre dimension | L 680*B 870*H 460mm | Matare | 48 st |
| Max tillämpligt PCB | 290mm * 1200mm | Genomsnittlig arbetskraft | 220V/160W |
Detaljer
Dubbla skenor online
NeoDen oberoende forskning och utveckling.
Automatiska skenor, universellt antenngränssnitt, stöd ansluter direkt till konventionell omvandlare.
Ställ in matningspositionen var som helst
Fyra munstycken
Munstycket av alla storlekar kan installeras på valfri av de fyra platserna
Montera samtidigt med 360 grader
rotationvid -180 till 180.
Den nedåtriktade kameran
På huvudet används för precisionsplacering av matare
och PCB-placeringspunkter.
Den uppåtriktade kameran
Visionssystemet beräknar skillnaden mellan
den ideala och faktiska positionen
48 8mm tejp-och-rullmatare
Designad i en upphängd,
helt symmetrisk och hög grad av kopplingssätt.
Antar ny teknik-matningsfelkorrigeringar,
vilket jämnar ut utfodringen och plockningen.
Våra tjänster
1. God kunskap om olika marknader kan uppfylla speciella krav.
2. Verklig tillverkare med vår egen fabrik i Huzhou, Kina.
3. Starkt professionellt tekniskt team ser till att producera produkter av högsta kvalitet.
4. Särskilt kostnadskontrollsystem säkerställer att ge det mest fördelaktiga priset.
5. Rik erfarenhet av SMT-området.
Paket
Tillhandahåll one-stop SMT monteringsproduktionslinje
FAQ
Q1:Är du handelsföretag eller tillverkare?
A: Vi är professionella tillverkare specialiserade på SMT produktionslinje.
Och vi byter våra produkter direkt med våra kunder.
Q2:Vilken betalningsform kan du acceptera?
A: T/T, Western Union, PayPal etc.
Vi accepterar alla bekväma och snabba betalningsvillkor.
Q3:Vad är din frakttjänst?
S: Vi kan tillhandahålla tjänster för fartygsbokning, varukonsolidering, tulldeklaration, förberedelse av fraktdokument och leverans i bulk vid frakthamnen.
Q4: Vad är din eftermarknadsservice?
S: Vår kvalitetsgarantiperiod är ett år.
Alla kvalitetsproblem kommer att lösas till kundnöjdhet.
Q5:Var kan vi få produktinformation ifrån?
S: Du kan gå igenom våra webbplatslänkar enligt nedan: www.neodensmt.com
Du kan också kontakta vårt internationella marknadsföringsteam.
Om oss
fabrik
Certifiering
utställning
Om du behöver är du välkommen att kontakta oss!
