PCB-buffert
■ Kan identifiera NG dåligt, OK, ingen kort 3-status
■ Antal förvaringskort: 20st
NeoDen SMT Buffer är ett automatiskt transportörsystem utformat för att tillfälligt lagra och hantera PCB mellan olika SMT-produktionssteg. Genom att absorbera hastighetsvariationer mellan maskiner hjälper det till att upprätthålla ett jämnt materialflöde, förhindrar trängsel och tillhandahåller tillfälliga steg för efter-omflödeskylning och produktionsoptimering.
Systemet stöder FIFO (First-In-First-Out), LIFO (Last-In-First-Out), NG/OK-sortering och pass-, vilket gör det lämpligt för ett brett utbud av SMT-produktionslinjer.
Skicka förfrågan
Product Details ofPCB-buffert
Varför använda en SMT-bufferttransportör?
Skillnader i maskincykeltider skapar ofta flaskhalsar i SMT monteringslinjer. En bufferttransportör fungerar som en tillfällig lagringsstation mellan processer, vilket gör att uppströms och nedströms utrustning kan fungera mer effektivt.
Typiska applikationer inkluderar:
- Linjebalansering mellan maskiner med olika bearbetningshastigheter.
- Efter-återflödeskylning och temporärt korthållning.
- Produktionsoptimering under nedströms pauser eller avmattningar.
- Flexibel FIFO- och LIFO-produktionshantering.
- OK/NG kartongsortering efter SPI eller AOI inspektion.
Specifikation
| Styrsystem | PLC + pekskärm | Mått | 500 × 1160 × 1700 mm |
| PCB Storlek | 50 × 50 mm – 450 × 330 mm | PCB-tjocklek | 0,6 – 3,0 mm |
| Cykeltid | Cirka 8 s | Strömförsörjning | 110V / 220V, 50/60 Hz |
| Antal förvaringskort | 20 st | Lufttryck | 0,4–0,6 MPa |
| Luftförbrukning | Max. 10 l/min | Transportörens höjd | 900 ± 30 mm |
| Transportbandsriktning | L-R eller R-L (valfritt) | Tonhöjd | 10, 20, 30, 40 mm |
| Bruttovikt | 200 kg | Förpackningsstorlek | 700 × 1360 × 1900 mm |
Nyckelegenskaper hos NeoDen SMT Buffer
1. Upphöjande struktur med dubbel kulskruv
NeoDen Buffer har en dubbel kulskruvstruktur för vertikal rörelse. Denna design ger stabil stigande och fallande drift samtidigt som den möjliggör automatisk PCB-lagring och överföring mellan olika nivåer.
2. PLC + Touch Screen Control System
NeoDen SMT Buffer använder en PLC och pekskärmskontrollsystem för enkel användning och bekväma parameterinställningar, vilket gör att operatörerna kan hantera utrustningen effektivt.
3. Flera driftlägen
En maskin integrerar flera produktionsflödeslägen:
- FIFO (Först-In-Först-Ut)
- LIFO (Last-In-First-Out)
- Genomgångsläge-
- NG/OK sorteringsläge
Dessa funktioner ger större flexibilitet för olika produktionskrav och processarrangemang.
4. NG, OK och Nej-Kortstatusidentifiering
Systemet kan identifiera tre driftstatusar:
- NG bräda
- OK tavla
- Ingen tavla
När den är ansluten till inspektionsutrustning som SPI- eller AOI-system kan bufferten stödja automatisk styrning och sortering av kartongflöden.
5. Standard SMEMA-gränssnittskompatibilitet
NeoDen Buffer är kompatibel med SMEMA-gränssnittsstandarden, vilket möjliggör integration med uppströms och nedströms SMT-utrustning för automatiserade produktionslinjer.
Om du behöver är du välkommen att kontakta oss för mer information.

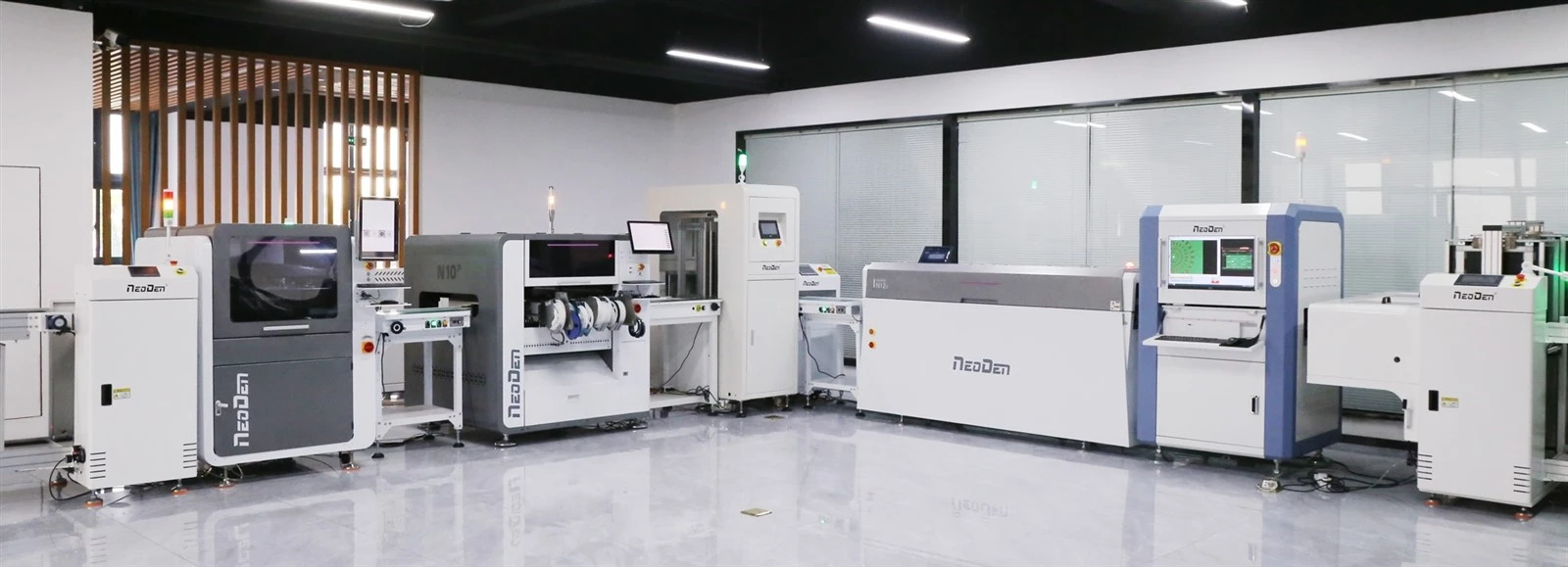

Tillhandahåll en-produktionslinje för SMT-montering
Om NeoDen
Fabrik
certifiering
utställning
Om du behöver är du välkommen att kontakta oss för mer information.
FAQ
Q1. Kan bufferten fungera med SPI- och AOI-inspektionsmaskiner?
A. Ja. Bufferten kan stödja kartongsortering efter inspektionsmaskiner som SPI och AOI.
Den kan identifiera tre statuser: NG-kort, OK-kort och inget kort.
Q2. Hur många brädor kan maskinen lagra?
S. NeoDen SMT Buffer kan lagra upp till 20 PCB, vilket gör den lämplig för tillfällig buffring och efter-reflow kylningstillämpningar.
Q3. Vilka PCB-storlekar stöds?
S. Maskinen stöder PCB-storlekar från 50 × 50 mm till 450 × 330 mm, med PCB-tjocklek från 0,6 mm till 3,0 mm.
Q4. Vilket styrsystem använder maskinen?
S. NeoDen SMT Buffer använder ett PLC + pekskärmskontrollsystem, vilket ger enkel användning och enkel parameterkonfiguration.
