NeoDen ND56X X-Ray Inspection Machine

Introduktion av NeoDen ND56X X-ray Inspection Machine

NeoDen ND56X är en liten, exakt mikrofokus röntgeninspektionsutrustning, idealisk för FoU, labb och kvalitetskontroll. Den är kompakt och lätt att använda och ger snabbt-bilder med hög upplösning. Den har automatiska funktioner som infraröd navigering och CNC multi-punktsinspektion, tillsammans med multi-vinklar lutning och 360 graders rotation för omfattande defektanalys. Enheten är mycket säker med ultra-lågt strålningsläckage och uppfyller säkerhetsstandarderna CE och SEMI S2/S8.

Drag

【Liten och exakt, lätt att använda】 NeoDen ND56X är en liten röntgeninspektionsutrustning med mikrofokus- som är enkel att installera och använda.

【Hög upplösning, snabb bildbehandling】 Den har en högupplöst design för att få den bästa bilden på mycket kort tid.

【Flera automatiska funktioner】Den har en infraröd automatisk navigerings- och positioneringsfunktion, stöder automatisk CNC-fler-punktsinspektion, kan automatiskt beräkna tomrumsförhållandet och kan automatiskt upptäcka defekter som storlek, trasiga ledningar och överbryggning.

【Förbättrad BGA-inspektion】Den kan manuellt eller automatiskt identifiera BGA-lödkulor och slutföra inspektionen.

【Multi-vinkelinspektion utan blinda fläckar】Lastplattformen stöder en lutningsvinkel på ±30 grader och är utrustad med en roterande manipulator som kan rotera 360 grader för att ta bilder.

【Omfattande mätverktyg】Den tillhandahåller olika mätverktyg, såsom avstånd, vinkel, cirkelradie, omkrets med mera.

【Mycket säker】Designstandarden för strålningsläckage är Mindre än eller lika med 0,5uSv/h, vilket är lägre än undantagsstandarden Mindre än eller lika med 1uSv/h. Den har erhållit ett undantag från Folkrepubliken Kinas ekologi- och miljöministerium och är utrustad med en trippel säkerhetssensor.

Specifikation för ND56X

Produktnamn	NeoDen ND 56X X-Ray Inspection Machine	Mikrofokuspunktstorlek	15μm
Modell	ND 56X	Max provstorlek	280mm×320mm
Spänningsområde	40-90KV	Ingångseffekt	220V 10A/110V 15A 50-60HZ
Nuvarande räckvidd	10-200 μA	Mått	L850mm×B1000mm×H1700mm
Max uteffekt	8 W	Nettovikt Om	750 kg



Detaljer

Arbetsplattform

Fast PCB

Skärm

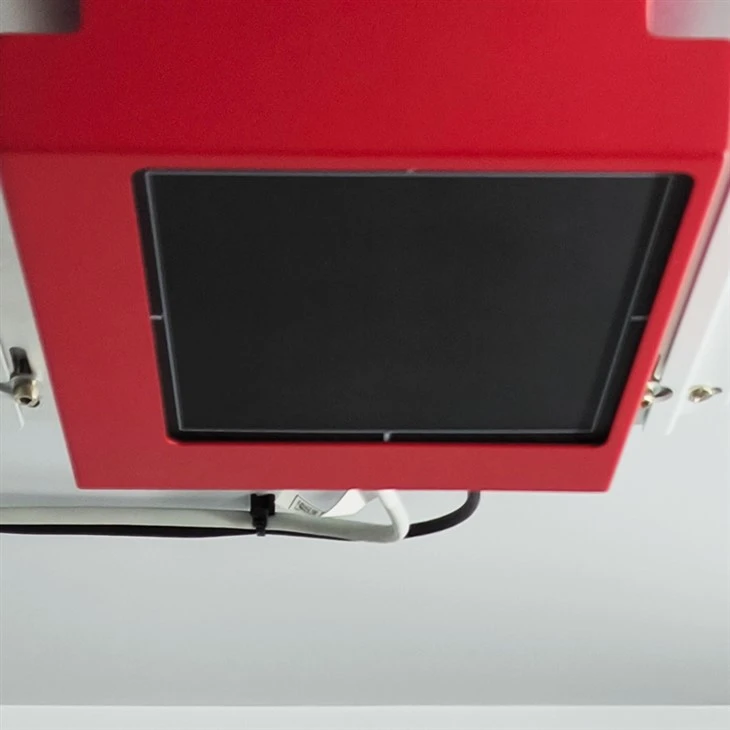

Sensor

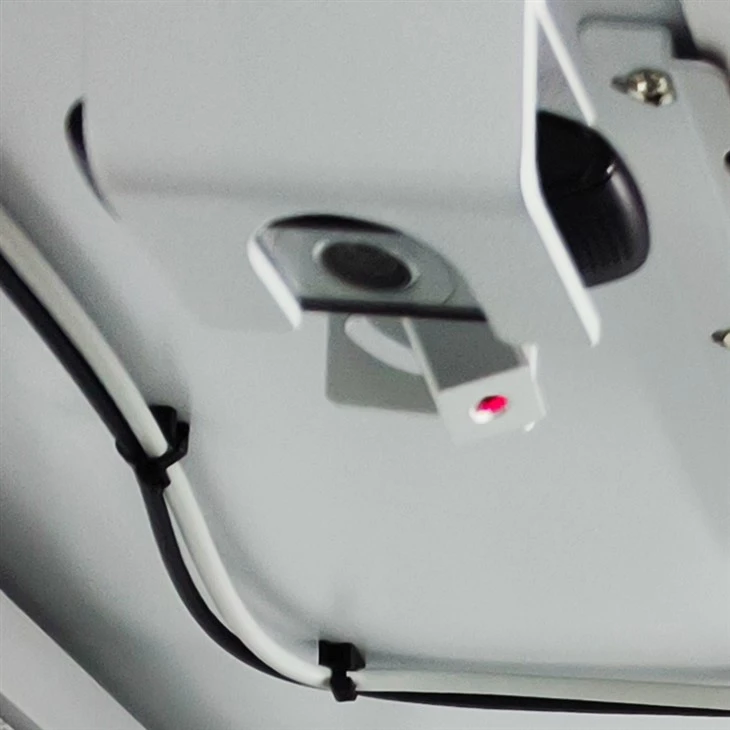

Kamera

Röntgenmaskin



Vår tjänst

Tillhandahåll produktinstruktioner.

YouTube-videohandledning.

Erfarna efter-säljtekniker, 24 timmars onlineservice.

Med vår egen fabrik och mer än 10 års erfarenhet av SMT-industrin.

Vi kan ge kunderna de mest kostnadseffektiva-produkterna.

NeoDen ND56X X-ray kundfodral

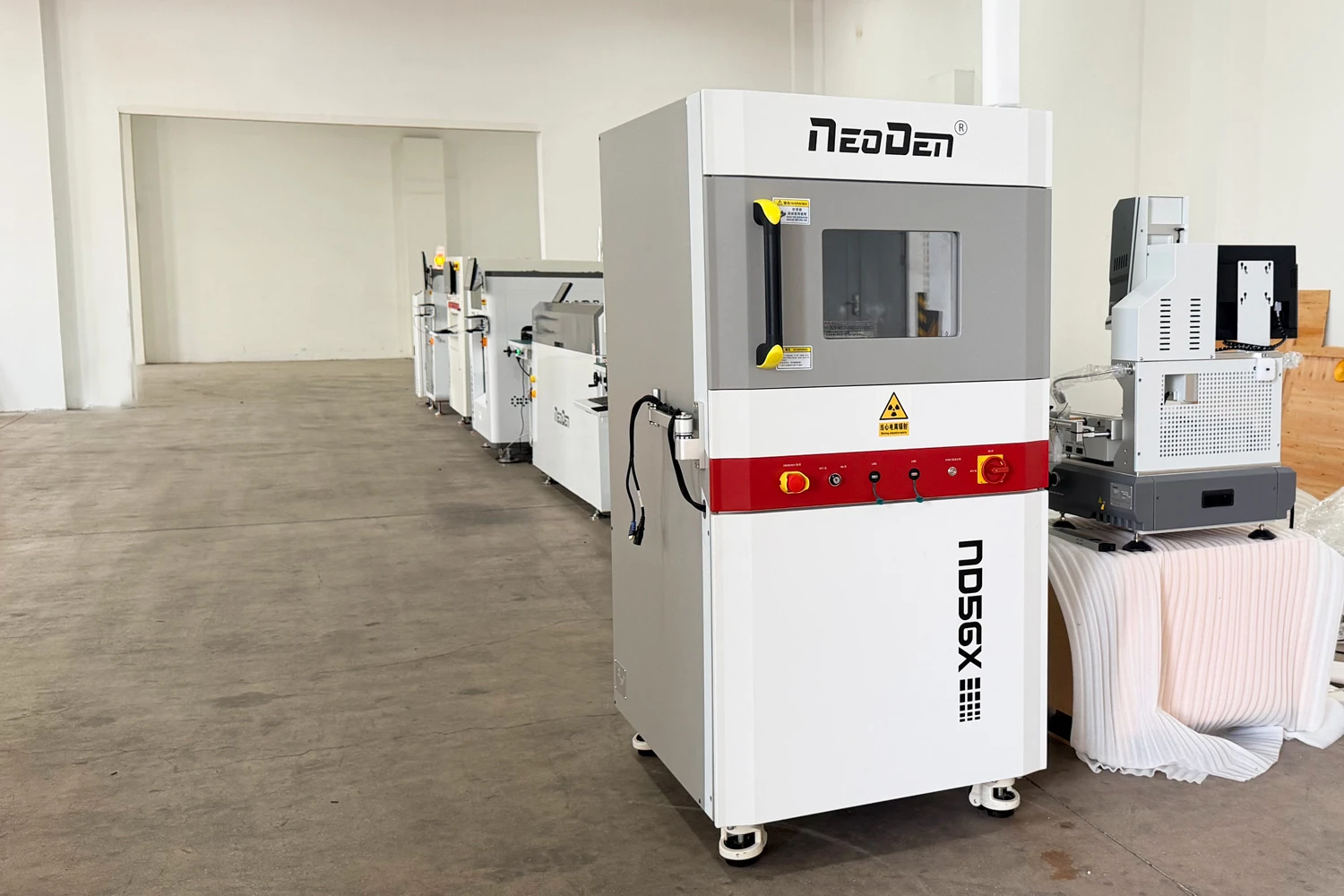

🇦🇿 Azerbajdzjan kundcase

✓ Nyckelfärdig SMT & X-Ray Line

Full SMT-montering & BGA-kvalitetsinspektion

I-Linje SMT-produktionsflöde:

PCB-lastare ➔ NeoDen ND450 skrivare ➔ SPI-inspektion ➔ NeoDen N10P Pick & Place ➔ NeoDen IN12C Reflow ➔ AOI-inspektion ➔ PCB-avlastare



Offline kvalitetssäkring och omarbetning:

+ NeoDen ND56X X-Ray Inspection + BGA Rework Station

🇲🇽 Mexico kundcase

✓ Hög-SMT- och beläggningslinje

Hög-Volym SMT, beläggning och X-Ray QC-lösning

1. Höghastighets-SMT-linje:

4× NeoDen9 Pick & PlaceHelautomatisk SMT produktionslinje



2. Konform beläggningslinje:

NeoDen transportör ➔ Konform beläggningsmaskin ➔ Inspektionstabell ➔ IR härdande ugn



3. Kvalitetsinspektion (off-offline):

+ NeoDen ND56X X-Ray Inspection System

Om NeoDen SMT

Zhejiang NeoDen Technology Co., Ltd. har tillverkat och exporterat olika små plockningsmaskiner sedan 2010. Genom att dra nytta av vår egen rika erfarna FoU, välutbildade produktion vinner NeoDen ett stort rykte från världens kunder.

1) Etablerat 2010, 200 + anställda, 27000+ kvm. fabrik.

2) NeoDen-produkter: PnP-maskiner i olika serier, NeoDen YY1, NeoDen4, NeoDen5, NeoDen K1830, NeoDen9, NeoDen N10P. Reflow Oven IN-serien, såväl som komplett SMT Line inkluderar all nödvändig SMT-utrustning.

3) Framgångsrika 10000+ kunder över hela världen.

4) 40+ Globala agenter täckta i Asien, Europa, Amerika, Oceanien och Afrika.

5) FoU-center: 3 FoU-avdelningar med 25+ professionella FoU-ingenjörer.

6) Listad med CE och fick 70+ patent.

7) 30+ kvalitetskontroll och teknisk supportingenjörer, 15+ senior internationell försäljning, för snabb kundsvar inom 8 timmar och professionella lösningar som tillhandahålls inom 24 timmar.



certifiering





Om du behöver är du välkommen att kontakta uf för mer information.
