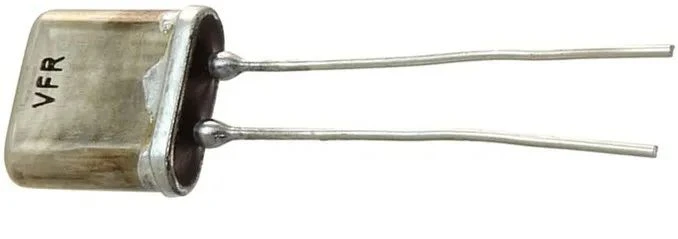

Metallfoliemotstånd
Metallfoliemotstånd är tillverkade av relativt tjock (några mikrometer eller mer) metallfolie fäst på ett isolerande substrat. I skrivande stund är de den teknik som valts när noggrannhet och stabilitet krävs, med toleranser ner till ±0.005 procent och temperaturkoefficienter under 1 PPM/grad . Andra motstånd har en strömförbrukning på några få eller tiotals watt samtidigt som de bibehåller utmärkt stabilitet över tid och temperatur; sådana motstånd är väl lämpade för handelsrelaterad metrologi och andra applikationer där det är mycket viktigt att upprätthålla noggrannhet under en rad förhållanden.
Metalloxidmotstånd
Ett metalloxidmotstånd är ett motstånd av tunnfilmstyp där den resistiva komponenten är bildad av en oxid av någon metall snarare än själva metallen. I huvudsak är metalloxiden restprodukten av förbränningen av modermetallen i syre igen, och som man kan förvänta sig är dessa material ganska resistenta mot höga temperaturer; eftersom det är svårt att antända något som har bränts helt ...... den största fördelen med metalloxidmotstånd kommer från denna egenskap; de har en högre maximal driftstemperatur och bättre pulsbelastningshanteringsegenskaper än de vanliga kol- och metallfilmsmotstånden och bättre pulsbelastningshanteringsegenskaper. Initiala toleranser är jämförbara med de som finns i kolfilmprodukter, och oxidprodukter ger lägre temperaturkoefficienter; metallfilmprodukter erbjuder förbättringar på båda områdena jämfört med oxidprodukter. Oxidfilmsresistorer förväntas ge bättre brusegenskaper än kolbaserade resistorer, även om de inte är lika bra som de som erbjuds av metallfilmtyper. Oxidfilmsteknik, som oftast förekommer i genomgående hålförpackningar som är klassade till 1 - 5 watt, används vanligtvis för att producera mycket höga resistansvärden i intervallet 10 MΩ och högre, även om ett komplett utbud av produkter från mindre än 1 ohm-nivå till högre resistansvärden är tillgängliga.

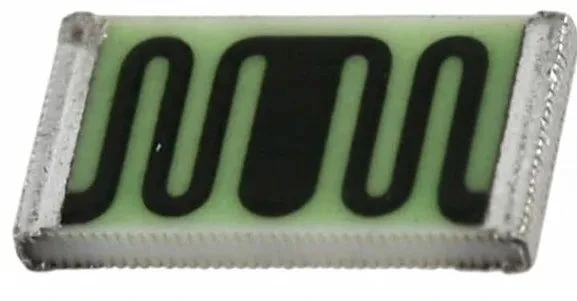

Tjockfilmsmotstånd
Tjockfilmsresistorer i vilka de resistiva komponenterna avsätts på ett substrat med en metod som liknar screentryck. Denna process är billigare än tunnfilmsavsättning, och komponenterna är vanligtvis tio till hundratals mikrometer tjocka. Även om de faktiska komponenttjocklekarna kan överlappa mellan "tunna" och "tjocka" filmprodukter, är avsättningsmetoden den differentierande faktorn.
Det pastamaterial som används för kompositionen i tjockfilmsresistorer innehåller en blandning av ett finfördelat resistivt material och ett material med mer elektriskt isolerande egenskaper, som bakas och härdas till en glasliknande substans med en ledande retikulär mikrostruktur som liknar en karbidmotstånd. Materialskillnaderna och användningen av en varmsmältningsprocess istället för ett organiskt bindemedel ger resistiva kompositioner som är betydligt mindre resistiva än karbidresistorer och mer stabila i sina parametrar, men fortfarande relativt bullriga och temperaturkänsliga jämfört med många andra resistiva kompositioner. Den totala massan av den resistiva sammansättningen tenderar dock att vara mycket mindre än den för ett karbidmotstånd, så tjockfilmsmotstånd har potential att vara känsliga för ESD och skador från liknande transienter, även om de kan ge mycket högre maximala driftstemperaturer än hårdmetallmotstånd. Trimningsmetoden som används för att uppnå det slutliga värdet och den specifika sammansättningen av den använda tjockfilmskompositionen har en betydande inverkan på termineringsmotståndets robusthet, som vanligtvis är lite mindre robust än den hos ett tunnfilmsmotstånd. Tjockfilmsmotstånd, främst i form av ytmonterad form, dominerar för närvarande som ett allmänt motstånd och är väl lämpade för tillämpningar som kräver lägre kostnad (i förhållande till tunnfilmsmotstånd) med mindre brusökning och stabilitetskrav. Sådana applikationer kan till exempel inkludera ballastmotstånd för små indikatorlampor eller pull-up resistorer för logiska signaler.

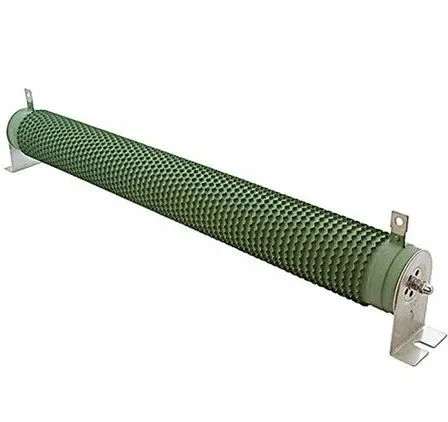

Trådlindade motstånd
Trådlindade motstånd är konstruerade på ett trådlindat sätt och är främst tillgängliga i form av genomgående hål och chassimontering. De kännetecknas av lågt strömbrus, god kortvarig överbelastningstolerans och har ofta mycket betydande parasitisk induktans, vilket i vissa produkter mildras genom att använda en tättslutande trådlindad konfiguration. Toleranser och temperaturkoefficienter varierar från produkt till produkt; designnoggrannheter på mindre än 0,1 procent och temperaturkoefficienter på några tiotals PPM/grad kan uppnås, även om i skrivande stund specificeras flera tillgängliga produkter med toleranser närmare 1 procent och 200 PPM / grad eller mindre.
Sammanfattning
Resistorer är ett stort antal komponenter som används i elektroniska kretsar, och vi väljer rätt motstånd för att optimera regleringen och stabiliseringen av ström och spänning i kretsen enligt kretskraven, vilket gör att konstruktionen kan uppnå mer exakta och tillförlitliga resultat i applikationen .
